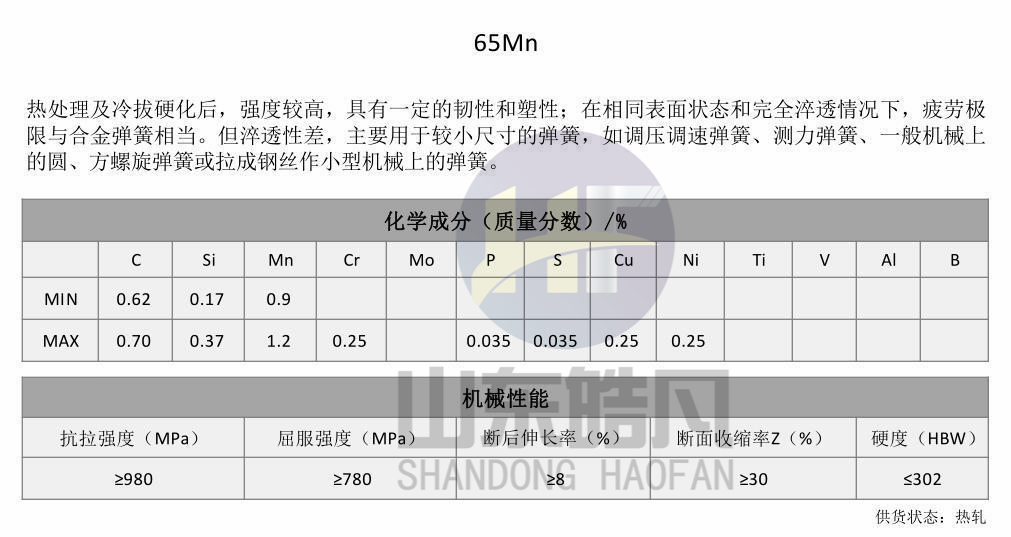

60Si2Mn钢是应用广泛的合金弹簧钢，其生产量约为合金弹簧钢产量的80％。它的强度、淬透性、耐回火性都比碳素弹簧钢高，工作温度达250℃，缺点是脱碳倾向较大，适于制造厚度小于10mm的板簧和截面尺寸小于25mm的螺旋弹簧，在重型机械、铁道车辆、汽车、拖拉机上都有广泛的应用。

30W4Cr2VA是高强度的耐热弹簧，用于500℃以下工作的

[弹簧成型方法]：

对直径或板簧厚度大于10 mm的大弹簧，可在比正常淬火温度高出50～80℃的温度热成形，对直径或板簧厚度小于8～10mm的小弹簧，常用冷拔弹簧钢丝冷卷成形。

为保证弹簧具有高的强度和足够的韧性，通常50CrVA钢的力学性能与60Si2Mn钢相近，但淬透性更高，钢中Cr和V能提高弹性极限、强度、韧性和耐回火性，常用于制作承受重载荷、工作温度较高及截面尺寸较大的弹簧。锅炉主安全阀弹簧、汽轮机汽封弹簧等。

常采用淬火+中温回火。对热成形弹簧，可采用热成形余热淬火，对热冷成形的弹簧，有时可省去淬火、中温回火工艺，成形后只需进行200～300℃进行去应力退火即可。弹簧钢热处理后通常进行喷丸处理，其目的是在弹簧表面产生残余压应力，以提高弹簧的疲劳强度。
